與粗磨礦相比，細磨過程具有許多特殊的工藝特征。只有弄清礦石細磨過程的工藝特征，才能在磨礦中加強細磨的針對性，提高磨礦效率并減輕有用礦物的過粉碎。

(1)細磨處理的物料粒度范圍窄，磨礦比小。細磨磨機的給礦粒度一般不超過0.3mm,部分甚至小到0.lmm,磨到產(chǎn)品粒度達0.074mm時，磨礦比只有4.1，即使磨到0.038mm,磨礦比也僅有7.9。而粗磨的給礦粒度通常達10～20mm，部分選廠甚至高達25mm以上，磨至產(chǎn)品粒度0.3mm時磨礦比可達33. 3～66.7，遠大于細磨時的磨礦比。由于細磨處理的粒度范圍窄，對磨礦介,質(zhì)尺寸的選擇提出了更高的要求，而對介質(zhì)種類及配比就要求較少。

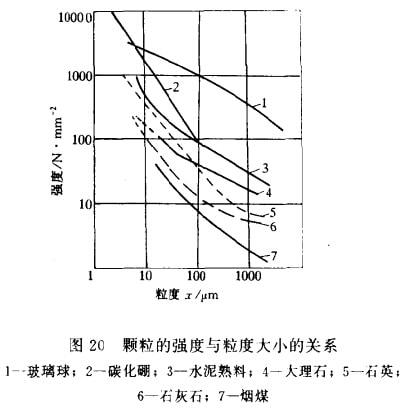

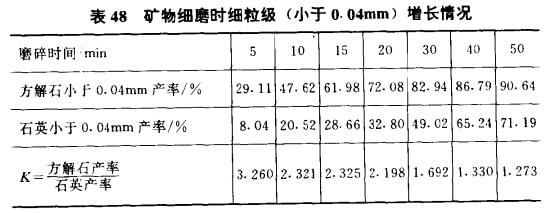

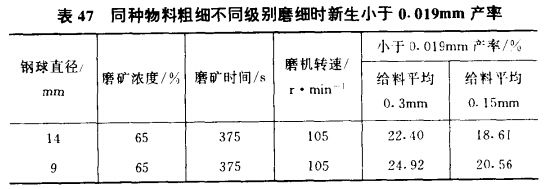

(2)礦石硬度的影響隨磨礦粒度的變細逐漸減弱，而產(chǎn)品細度的影響則逐漸增強。由于礦石力學(xué)性質(zhì)的不均勻性，同種礦石粒度愈粗的微裂縫愈多，機械強度愈差，愈易磨。而粒度愈細則機械強度愈好，愈難磨細。用3～0mm的石英及方解石（莫氏硬度分別為7及3)在同樣條件下進行磨碎，使它們均磨到0.04mm占90%時，硬的石英需要80mm，而軟的方解石只要50min，證明硬度對細磨效率的影響仍然存在。另外，又用同樣物料的兩個粗細級別在同樣條件下磨相同的時間，結(jié)果新生小于19μm顆粒產(chǎn)率是粗級別磨碎后產(chǎn)生的多，細級別產(chǎn)生的少（見表47所示），證明粒度愈細愈難磨。由表48軟硬兩種礦物細磨時細粒級增長情況又可以看到，當對硬的石英及軟的方解石進行細磨時，產(chǎn)品磨得愈細，新生細級別產(chǎn)率的差距愈小，證明磨'礦粒度愈細，礦石硬度的影響逐漸減弱，而產(chǎn)品細度的影響逐漸增強。出現(xiàn)這種現(xiàn)象的原因，一方面是因為粒度變細之后，顆粒的宏觀和微觀裂紋減小，顆粒也較為均質(zhì)，且缺陷減少，因此即使是軟礦物的強度也增強了，圖20即說明了此點；另一方面是細磨時條件惡化，磨礦過程難以有效進行，細磨時的破碎概率低。由此引起隨著磨礦粒度變細而導(dǎo)致的軟硬兩種礦物的磨細速度差減小。

(3)礦石細磨過程效率下降，能耗大幅度上升。細磨過程磨機的利用系數(shù)q^-0.074mm僅是粗磨的10%～20%,例如將石英在工 業(yè)磨機中磨到比表面積7000cm²/g時能耗約30kW • h/t，計算效率僅0.7%。同時，細磨耗能顯著增大，礦石在開路棒磨情況下耗能一般為7.2～14.4MJ/t，磨到浮選程度時也僅為18～54MJ/t,而磨成很細水泥時可達到180～360MJ/t，產(chǎn)生微細粉末則為360MJ/t以上。由此可見細磨時能耗大幅度增加。出現(xiàn)這種現(xiàn)象的原因可能是一方面礦石變細，強度增加，且介質(zhì)更難夾住礦粒或更誰磨到礦粒；另一方面則可能與表面電性、布朗運動等礦漿性質(zhì)影響有關(guān)。

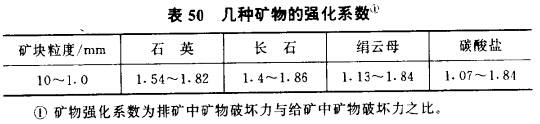

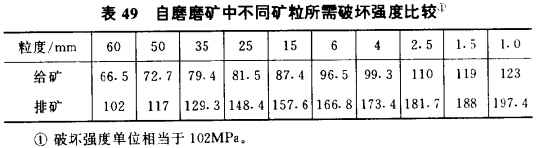

(4)礦石細磨下存在抗磨性逐漸增強的趨勢。由于存在選擇 性磨碎現(xiàn)象，力學(xué)性質(zhì)不均勻的礦石在細磨過程中強度小的被磨細，強度大的則殘留下來。由此引起磨機排礦中某一粒級的強度比給礦中同一粒級的大，即礦石被磨礦后被強化，這種現(xiàn)象從表49及表50列舉的自磨機測定結(jié)杲可以證實。加拿大湖岸選廠的 試驗也可以證明此點。湖岸選廠用不同粒級的礦砂進行細磨，在相同條件下各磨20min,結(jié)果證明愈細級別的礦砂抗磨性愈大，愈難磨細，殘留粒級量愈多。因為給入細磨的物料均是經(jīng)前面多次破碎及粗磨過的產(chǎn)物，也均是一些殘留下來強度好的礦粒，所以 磨細它們相當困難。

(5)細磨過程中隨礦物顆粒變細，絮凝、團聚及覆膜現(xiàn)象愈加明顯。由亍礦石細磨時，表面積急劇增大，礦粒表面能增大，礦物顆粒即自發(fā)地結(jié)合在一起以降低表面能，即發(fā)生絮凝、團聚現(xiàn)象。而由于不飽和鍵力的影響，顆粒粘附在磨機筒體及磨礦介質(zhì)上，發(fā)生覆膜現(xiàn)象。覆膜現(xiàn)象使自由運動群減小，也是降低細麼 過程效率的原因之一。絮凝及團聚使礦粒出現(xiàn)粗化現(xiàn)象。由實驗室磨碎標準砂的試驗即可看出，經(jīng)磨15h后，30μm以下的顆粒含量隨磨礦時間的延長反而降低，表明已磨細顆粒開始團聚，并已達到工業(yè)磨礦極限。絮凝、團聚及覆膜現(xiàn)象阻礙了細磨的進一步進行，可加入分散劑及表面活性劑等抑制或消除。

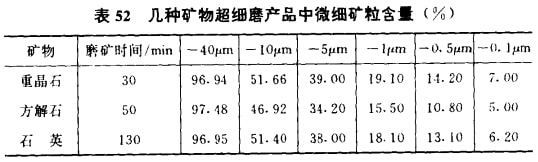

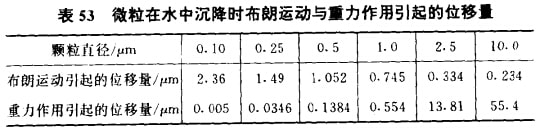

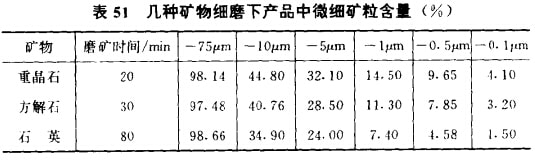

(6)礦石細磨下微細礦粒布朗運動影響顯著增強。用重晶石、 方解石、石英等三神礦物作細磨及超細磨試驗，結(jié)果發(fā)現(xiàn)，細磨 下小于lμm的含量約7%～15%，超細磨下小于1μm的含量則高達15%～20%,見表51及表52所示。雖然膠體分散體系是指分散相大小在lμm到lnm之間的分散體系，但這樣的劃分范圍，并不是固定不變的。膠體分散體系具有明顯的布朗運動現(xiàn)象，但有資料指出，粒度稍大于的顆粒的布朗運動位移量已大于重力作用的位移量，情況如表53所示。細磨或超細磨下，粒度在以下的礦粒已達20%，即有1/5的礦粒接近布朗運動狀態(tài), 所以在研究細磨時就不能不考慮這種現(xiàn)象。

(7)隨礦粒粒度變細，表面電化學(xué)力增強，礦漿的粘度增加，礦漿的流動性及粒子的分散性變差，只有采用較稀的礦漿濃度或 使用化學(xué)藥劑改變礦漿系統(tǒng)的流動性、絮凝性等性質(zhì)，才可抵消因顆粒變細而引起的細磨惡化的現(xiàn)象。P.Somasudaran及H.伊爾鮑爾（Elball)使用多種無機電解質(zhì)及胺分別作為添加劑作用于粉磨石英的過程之中。結(jié)果發(fā)現(xiàn)，在一定PH值條件下，鈣、硫和硅酸鹽使粉磨石英的效果顯著下降，而氯ft鉀及胺能明顯提高磨礦效果�；瘜W(xué)藥劑能改變礦漿的許多性質(zhì)，提高或降低磨礦效果。
