剪切式破碎機無疑是以剪切破碎作用為主的破碎機，安裝有同定刃和可動力刃，可動刃又分為往復刃和回轉刃。通過固定刃和可動刃之間的嚙合作用，將固體廢物破碎成適宜的形狀和尺寸。剪切式破僻機特別適合破碎低二氧化硅含量的松散物料。

最簡單的剪切式破碎機類型就像一織成立線狀安裝在樞軸上的剪刀一樣。它們都向上開口。另外一種是在轉子上布置刀片，可以是旋轉刀片與定子刀片組合，也可以是反向旋轉的刀片組合。兩種情況下，都必須有機械措施阻止在萬一發生堵塞時所可能造成的損害。通常由一負荷傳感器檢測超壓與否，必要時使刀片自動反轉。剪切式破碎饑屬于低速破碎機，轉速一般為20-60r／min。

不管物料是軟是硬，有無彈性，破碎總是發生在切割邊之間。刀片寬度或旋轉剪切破碎機的齒面寬度(約為0.1mm)決定了物料尺寸減小的程度。若物料新附于刀片上時，破碎不能充分址行。為了確保紡織品類或固體廢物市體積龐大的廢物能快速供料，可以使用水壓等方法，將其強制供向切割區域。實踐經驗表明，最好在剪切破碎機運行前，人工去除堅硬的大塊物體如金屬塊、輪胎反其他不可破碎物，這樣可行效確保系統正常運行。

目前廣泛使用的剪切破碎機主要有馮·羅爾(Von Roll)型往復剪切式破碎機、林德曼(Linclemann)型剪切式破碎機從旋轉剪切式破碎機等。

1．馮·羅爾(Von Roll)型往復剪切式破碎機

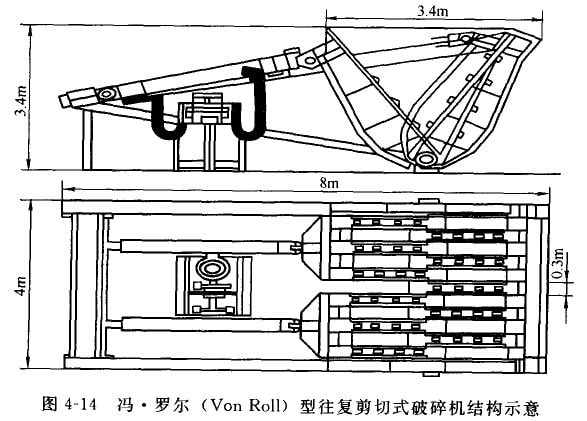

圖4-14所示為馮·羅爾(Von Roll)型住復剪切式破碎機結構示意。固定刃和活動刃交錯排列，通過下端活動鉸軸連接，尤似一把無柄剪刀。當呈開口狀態時，從側面看固定刃和活動刃呈V字形。固體廢物由上端給入，通過液爪裝置緩緩將活動刃推向固定刃，當v字形閉合時，廢物被擠壓破碎，雖然驅動速度慢，但驅動力很大。當破碎阻力超過最大值時，破碎機自然開底，避免損壞刀具。

該機由7片固定刃和6片活動刃構成，寬度為30mm。由特殊鋼制成，磨損后可以更換。液壓油泵最高壓力為130kgf／cm2。，馬達為37kw，電壓220v，處理量80-150m3／h(圍廢物種類而異)，可將厚皮200mm的普通鋼板剪至30mm，適用于松散的片、條狀廢物的破碎。

2．林德曼(Linclemann)型剪切式破碎機

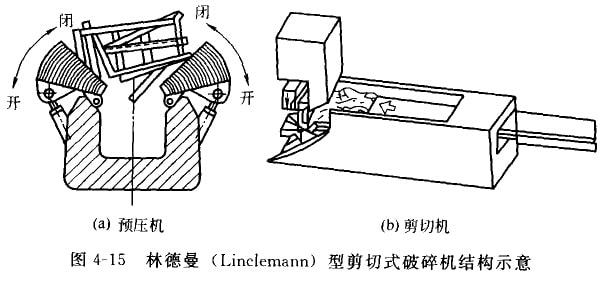

圖4-15所示為林德曼(Linclemann)型剪切式破腫機結構示意。該機分為預備壓縮機和剪切機兩部分。固體廢物送入后失壓縮，再剪切。預備壓縮機通過一對鉗形壓塊開閉將固體廢物壓縮。壓塊一端固定在機座上，另一端由液壓桿推進或拉回。剪切機由送料器、壓緊器和剪切刀片組成。送料將固體廢物每向前推進一次，壓塊即將廢物壓緊定位，剪刀從上往下將廢物剪斷，如此往返工作。

3. 旋轉式剪切破碎機

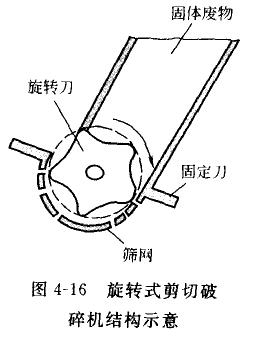

圖4-16所示為旋轉式剪切破碎機結構示意。它內固定刃(1-2片)和旋轉刃(3-5片)組成。固體廢物給人料斗，依靠高速轉動的旋轉刃和固定刃之間的間隙擠壓和剪切破碎，破碎產品經篩縫排出機外。該機的缺點是當混人硬度較大的雜物時，易發生操作事故。這種破碎機適合家庭生活垃圾的破碎。
