1．砂的定義及分類(lèi)和技術(shù)要求

(1)砂的定義及分類(lèi)

粒徑在5mm以下的巖石顆粒，稱(chēng)為天然砂，其粒徑一般規(guī)定為0.15-0.5mm。

按產(chǎn)地不同，天然砂可分為河砂、海砂、山砂。河砂比較潔凈，分布較廣。一般工程上大部分采用河砂。

根據(jù)砂的細(xì)度模數(shù)μ不同，可分為粗砂（3.7-3.1）、中砂（3.0-2.3）、細(xì)砂（2.2-1.6）、特細(xì)砂（1.5-0.7）。

(2)砂的技術(shù)要求

1)顆粒級(jí)配

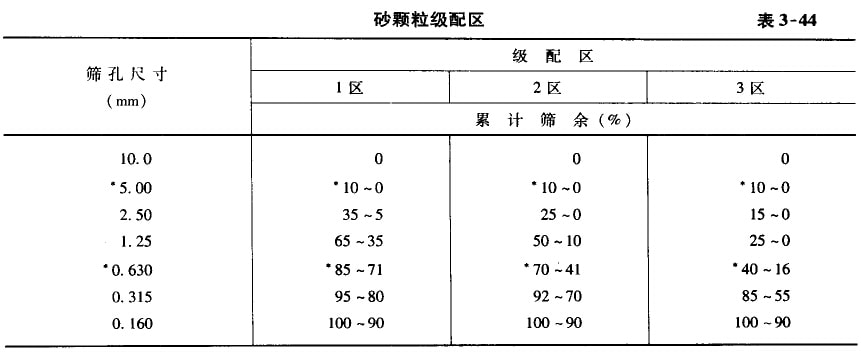

對(duì)于細(xì)度模數(shù)為3.7—1.6的砂，按0.630mm篩孔的累計(jì)篩余量（以重量百分率計(jì)）分成三個(gè)級(jí)配區(qū)。砂的顆粒級(jí)配，應(yīng)處于表3 -44中的任何一個(gè)級(jí)配區(qū)以?xún)?nèi)。

砂的實(shí)際顆粒級(jí)配與表中所列的累計(jì)篩余萬(wàn)分率相比，除5和0.630mm篩號(hào)(表中上角米花所標(biāo)數(shù)值)處，允許稍有超出分界線(xiàn)，但其總 量不應(yīng)大于5％。

2)含泥量

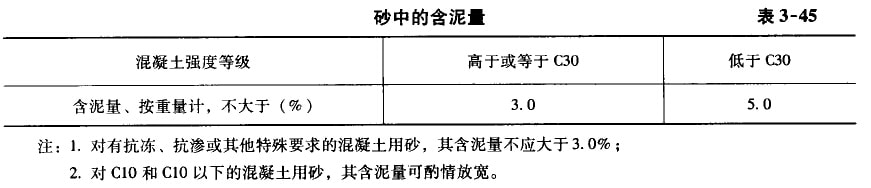

砂的含泥量(即粒徑小于0.080mm的塵屑、淤泥和豹土的總含量)應(yīng)符合表3—45的規(guī)定。

3)泥塊含量

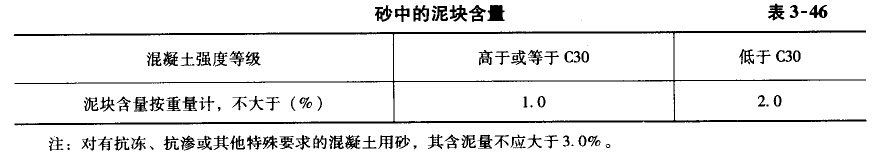

砂中粒徑大于1.25mm、經(jīng)水洗后用手掐變成小于0.63mm的顆粒含量，見(jiàn)表3—46。

4)堅(jiān)固性

砂的堅(jiān)同性，用硫酸鈉溶液法檢驗(yàn)，試樣經(jīng)5次循環(huán)后，其重量損失應(yīng)不大于10％。在嚴(yán)寒地區(qū)或凍融、干濕變化大、潮濕等環(huán)境條 件下，其重量損失應(yīng)不大于8％。

注：當(dāng)同一個(gè)源的砂，在類(lèi)似的氣候條件下使用已有可靠的經(jīng)驗(yàn)時(shí)，可不作堅(jiān)固性檢驗(yàn)。

5)有害物質(zhì)含量

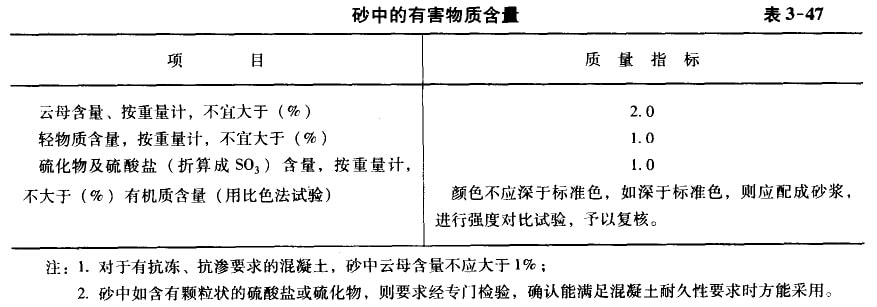

砂中如含有云母、輕物質(zhì)(表觀(guān)密度小于2.0，如煤和褐煤等)、有機(jī)質(zhì)、硫化物及硫酸鹽等有害質(zhì)，其含量應(yīng)符合表3—47的規(guī)定。

當(dāng)懷疑砂因含無(wú)定形二氧化硅而引起堿一骨料反應(yīng)時(shí)，應(yīng)根據(jù)混凝土結(jié)構(gòu)或構(gòu)件的使用條件，進(jìn)行專(zhuān)門(mén)試驗(yàn)，以確定其是否可用。

6)采用海砂配制溫凝土?xí)r，其氯鹽含量應(yīng)符合下列規(guī)定：

對(duì)于混凝土、水下或干燥條件下使用的鋼筋混凝土，海砂中氯鹽含量不予限制。

對(duì)位于水卜和水位變動(dòng)區(qū)，以及在潮泄或露大條件下使用的鋼筋混凝土，海砂中氯鹽含量不應(yīng)大于o．1％(以全部氯離子換算成氯化 鈉，并以十砂重量的百分率計(jì)，下同)。對(duì)頂應(yīng)力混凝土結(jié)構(gòu)，海砂中氯鹽含量應(yīng)從嚴(yán)要求：

山砂的質(zhì)量要求和使用，可參照各地區(qū)的有關(guān)規(guī)定執(zhí)行。

2．碎(卵)石的定義分類(lèi)及技術(shù)要求

(1)碎(卵)石的定義和分類(lèi)

巖石內(nèi)自然條件而形成的、粒徑大于5mm的顆粒稱(chēng)卵石；巖石出機(jī)械加工破碎而成的，粒徑大于5mM的顆粒稱(chēng)碎石。按使用類(lèi)型有10mm 、20mm、32mm、40mm。

(2)碎石及卵石的技術(shù)要求

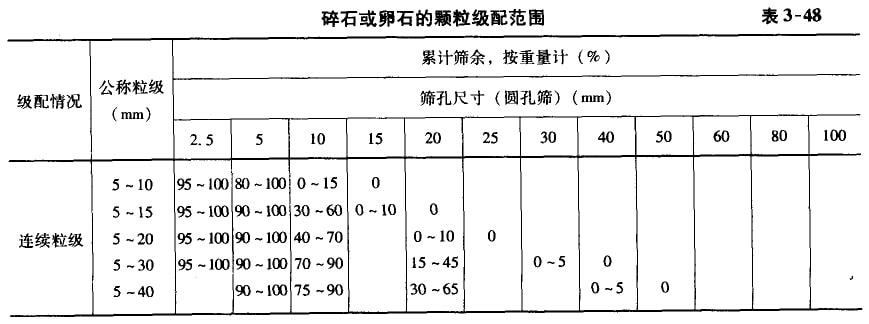

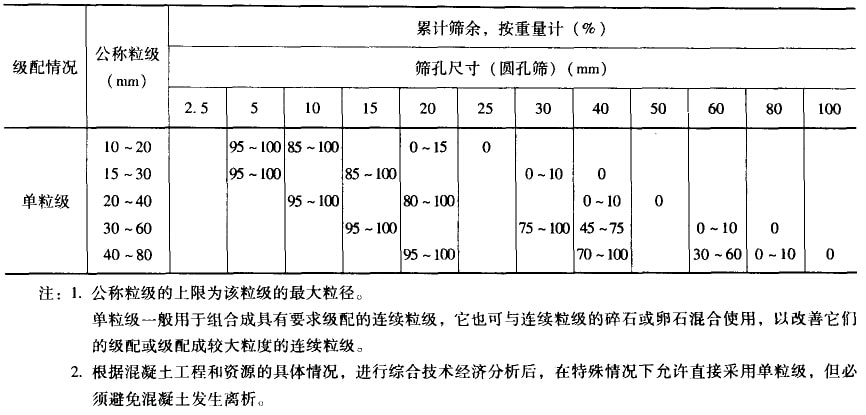

①顆粒級(jí)配：碎石或卵石的顆粒級(jí)配．一船應(yīng)符合表3-48的要求。

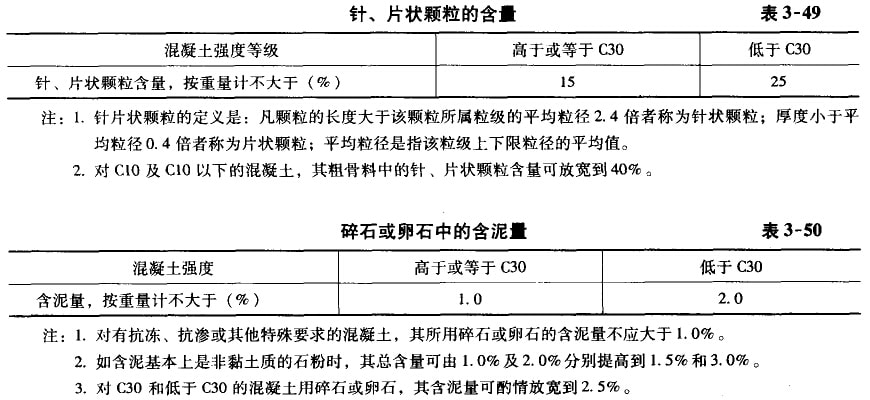

②針、片狀顆粒含量：碎石或卵石中針、片狀顆粒含量．應(yīng)符合表3-49的要求。

③含泥量：碎石或卵石中的含泥量(即顆粒小于0.080Mm的塵屑、淤泥和教土的總含量，下同)應(yīng)符合表3—50的規(guī)定，但不宜含 有塊狀熟土。

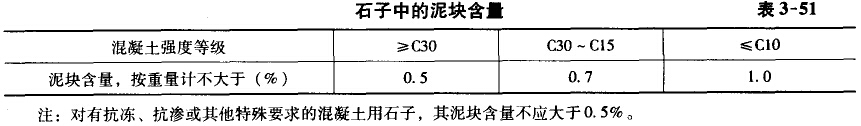

④泥塊含量：石子中粒徑大于1.25mm，經(jīng)水洗后用手掐變成小于0.63mm的顆粒含量，見(jiàn)表3-51；

⑤強(qiáng)度：碎石或卵石的強(qiáng)度，可用巖石立方體強(qiáng)度和壓碎指標(biāo)兩種方法表示。在選擇采石場(chǎng)或?qū)Υ止橇蠌?qiáng)度有嚴(yán)格要求或?qū)�質(zhì)量有爭(zhēng) 議時(shí)，宜用巖石立方體強(qiáng)度作檢驗(yàn)。對(duì)經(jīng)常性的生產(chǎn)質(zhì)量控創(chuàng)則用壓碎指標(biāo)值檢驗(yàn)較為力便。

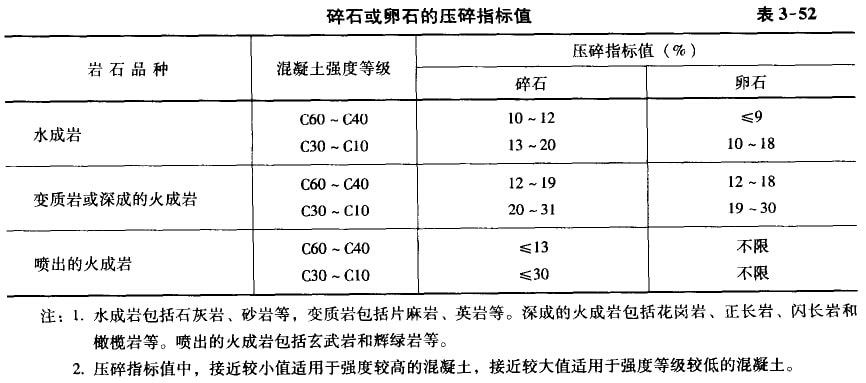

碎石或卵合的壓碎指標(biāo)值可參照表3—52的規(guī)定采用。

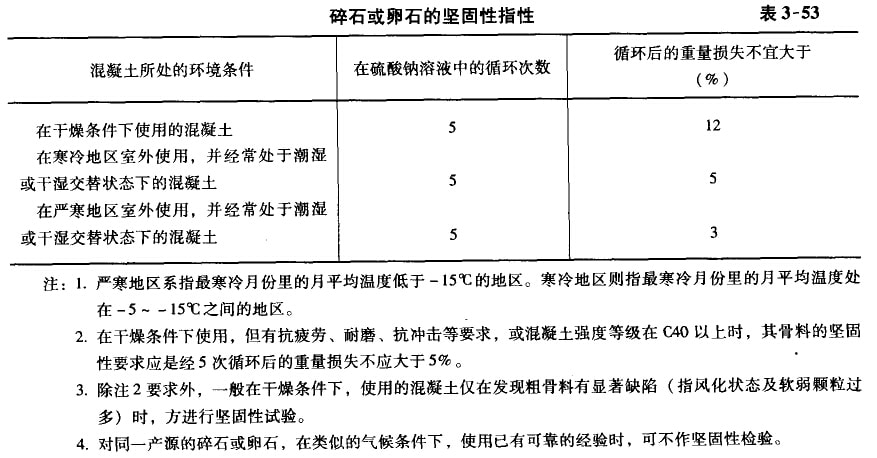

⑥堅(jiān)固性：當(dāng)采用硫酸鈉溶液法作堅(jiān)同性檢驗(yàn)時(shí)，其指標(biāo)應(yīng)符合表3-53的規(guī)定。

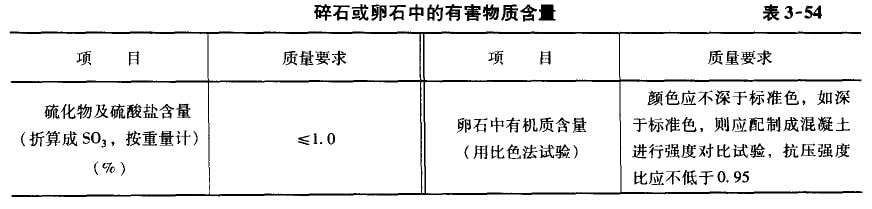

⑦有害物質(zhì)含量：碎石或卵石中的硫化物和硫酸鹽含量，以及卵石中有機(jī)雜質(zhì)含量，應(yīng)符合表3-54的規(guī)定。

如發(fā)現(xiàn)有顆粒狀硫酸鹽或硫化物雜質(zhì)的碎石或卵石，則要求進(jìn)行專(zhuān)門(mén)檢驗(yàn)，確認(rèn)能滿(mǎn)足混凝土耐久性要求時(shí)方可采用。

⑧對(duì)重要上程的棍凝土所使用的碎石或卵石應(yīng)進(jìn)行堿活性檢驗(yàn)。

當(dāng)懷疑碎石中因含有無(wú)定形二氧化硅而可能引起堿一骨料反應(yīng)時(shí)或構(gòu)件的使用條件，進(jìn)行專(zhuān)門(mén)試驗(yàn)，以確定是否可用。

3．有關(guān)規(guī)定

(1)砂、石使用前應(yīng)按產(chǎn)地、品種、規(guī)格、批量取樣進(jìn)行試驗(yàn)，內(nèi)容包括篩分析、緊密度、表面密度、含泥量、泥塊含量。

(2)用于配制有特殊要求的混凝土，還需做相應(yīng)的項(xiàng)目試驗(yàn)。

(3)砂、石質(zhì)坦必須合格，應(yīng)先試驗(yàn)后使用，要有出廠(chǎng)質(zhì)量合格證或試驗(yàn)單。需采取技術(shù)措施的，比滿(mǎn)足技術(shù)要求并經(jīng)有關(guān)技術(shù)負(fù)責(zé) 人(簽字)批推后方可使用。

(4)合格證、試(檢)驗(yàn)單或記錄單的抄件(復(fù)印件)應(yīng)注明原件存放單位，并行抄件人、抄件(復(fù)印)學(xué)位的簽字和蓋章。

(5)砂、石應(yīng)有生產(chǎn)廠(chǎng)家的出廠(chǎng)質(zhì)量證明書(shū)、并應(yīng)對(duì)其品種和出廠(chǎng)日期等檢驗(yàn)驗(yàn)收。

(6)有下列情況之一者，必須進(jìn)行復(fù)試，混凝土應(yīng)重新試配：

1)用于承重結(jié)構(gòu)的砂、石；

2)無(wú)出廠(chǎng)證明的；

3)對(duì)砂、石質(zhì)量有懷疑的；

4)進(jìn)口砂、石。

4．砂、石的取樣試驗(yàn)及試驗(yàn)報(bào)告

(1)砂、石試驗(yàn)的取樣方法和數(shù)量

1)砂子試驗(yàn)應(yīng)以同一產(chǎn)地，同一規(guī)格，同一進(jìn)廠(chǎng)時(shí)間，每400立方米或600t為一驗(yàn)收批，不足400立方米或600t時(shí)亦按—驗(yàn)收批計(jì)算。

2)每一驗(yàn)收批取試樣一組，砂數(shù)量為20kg，石子數(shù)量40kg（最大粒徑為10、1620mm)或80kg(最大粒徑31.5、40mm)。

3)取樣方法

①在料堆上取樣時(shí)，取樣部位均勻分布，取樣的先將取樣部位表層鏟除，然后由各部位抽取大致相等的試樣秒8份(每份11kg以上)，石子15份(在料堆的頂部、中部和底部各由均勻分布的五個(gè)不同的部位取得)，每份5—10kg(20mm以下取5kg以上，30、40mm取10kg以上)攪拌均勻后分成一組試樣。

②從皮帶運(yùn)輸機(jī)土取樣時(shí)，府在皮帶運(yùn)輸機(jī)機(jī)尾的出料處，用接料器定時(shí)抽取試樣，并由砂4份試樣(每份20kg以上)，石子8份試樣，每份10-15kg（20mm以下10kg，30、40mm15kg），攪拌均勻后分成一組試樣。

4)建筑施工：企業(yè)應(yīng)按單位工程分別取樣。

5)構(gòu)件廠(chǎng)、攪拌站應(yīng)在砂子進(jìn)廠(chǎng)時(shí)取樣，并比根據(jù)貯存、使用情況定期復(fù)驗(yàn)。

(2)砂、石試驗(yàn)的必試項(xiàng)目

1)砂必試項(xiàng)目：篩分析、含泥量、泥塊含量。

2)石必試項(xiàng)目：篩分析、含泥量、泥塊含量、針、片狀顆粒含量、壓歲指標(biāo)。
