粗碎用的圓錐破碎機又稱旋回破碎機，其規格是用給礦口及排礦口的寬度來表示的，例如500/75型旋回破碎機的給礦口寬為500mm，排礦口寬度為75mm。

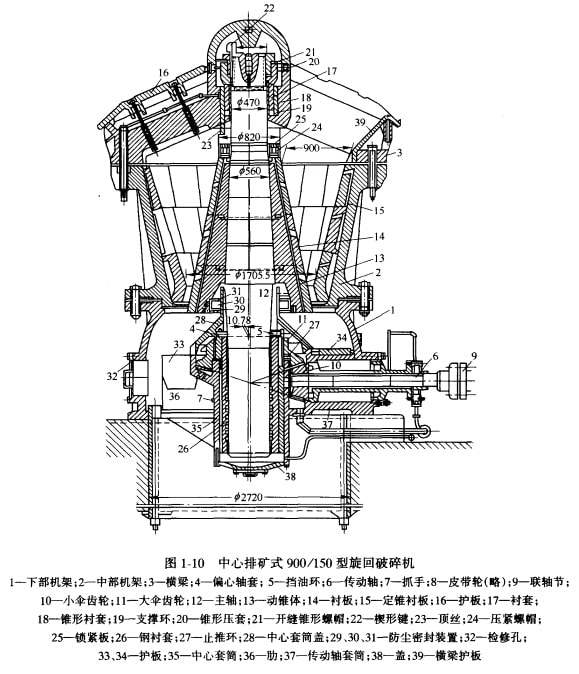

圖1—10是國產的900/150型中心排礦式旋回破碎機，它由機架、偏心抽套、主軸和動錐、懸掛裝置及傳動機構等部分所組成。

1. 設備構造

如圖1—10所示，破碎機的機架由下部機架l、中部機架2和橫梁3組成，并用螺栓彼此緊固。為了保證使三者的中心線對準和彼此連接得更加牢固，在它們的接合處采用錐形凹槽，并裝上定位銷釘。其兩接合面間的間隙為15mm：下部機架是安裝在鋼筋混凝土的基礎上，在基礎的排礦孔口敷一層鋼板，以防從破碎機排下的礦石打壞基礎。下部機架的側螺帽上端裝有鋇緊板25，以防止螺帽退扣。

中部機架2內表面鑲有三行用錳鋼制成的平行村板，每行襯板中有一塊是長方形的，其余皆為扇形，安裝時，最后裝長方形的一塊，并用楔固定之。最下面的一行襯板文承在中部機架下端凸出的部分上，而上面一行則插在中部機架上端的凸邊中；襯板安裝完畢后，在中部機架和襯板之間注入鋅。

主軸12通過開縫錐形螺帽21、錐形壓套20、襯套17和支撐環19懸掛在橫梁上，并用楔形鍵22防止開縫錐形螺帽2l退扣。襯套17的錐形端支承在支撐環19上，而側面則支承在錐套18上：在破碎機運轉時，由于襯套17的下端與錐形襯套18的內表面部是圓錐面，故能保證村套17沿支撐環19利錐形襯套18滾動．從而滿足了動錐旋擺運動的要求。

在修理及更換錐套18和支撐環19時，為了能從橫梁3的錘孔中取出它們，在橫梁下面安裝有一個頂絲23，橫梁3的上部還要覆蓋護板16和39，以防給礦時被礦石沖壞和磨損。

為了防上灰塵和礦粉落人潤滑油中．在動錐下端有由三個套環29、30和3i構成的密封裝置。套環29用螺訂固定在動錐下部，而套環30在壓蓋28的頸部上，設有迷宮衛帶與氈圈，上部套環3l自由地壓在套環30上，因而灰塵不能穿過各套環之間的縫隙進入列破碎機的潤滑系統。

破碎機所需的潤滑油是用專門的油泵壓人的，袖沿輸油管從機架下金38上的油孔進入偏心軸套的下部空隙處，由此分為兩路，一路沿壁亡，有檢查機器用的工作孔，機器正常工作時用蓋子32蓋上。中心套筒35是由四根肋36及傳動軸套筒37與下部機架聯在一起。為了使肋36及轉動軸套筒37不致被排下的礦石打壞，在其上敷設有保護板33和34。

在中心套筒35中，壓合有鋼襯套26，在鋼襯套中又有一層內表面鑄滿外表面只澆鑄3／4的巴氏合金的偏心鉑套4，并在鋼材套26中旋轉。

偏心軸套4是與大傘齒輪11連在一起的。為了使巴氏臺金鑄牢，在偏心袖套4的內表面?zhèn)溆忻懿嫉难辔膊�。在中心套�?5與大傘齒輪之間，放有三片止推園環。下面的圓環是鋼質的，用銷子固定在中心套筒35的上端：上面的圓環也是鋼質的，用螺釘固定在大傘齒輪下面，中間的圓環27是青銅的，將以小于偏心軸套的轉速而轉動，并沿上下圓環的兩個平面滑動。上下兩個圓環，是為了使大傘齒輪和中心套簡不受磨損而設置的。

破碎機由電動機經三角皮帶輪，彈性聯軸節9、傳動軸6、傘齒輪10和11使偏心軸套4轉動。懸掛在橫梁上的主鈾12的下端插入公侗心袖套4的倪心醫孔中。當偏心袖套轉動時，主鈾12與壓合在其J：的動錐13一起作族擺運動，主軸的中心線就以橫梁上的懸掛點為頂點劃一圓錐面，從而進行破碎礦石。破碎了的礦石直接落到運輸帶上或落人下部的礦倉中，再用給礦機給到運輸機上運走。

動錐體13的外表面套有三環用錳鋼制成的襯板14，為了使襯板與錐體接合緊密，在兩者之間注人鋅，并在材板上端用螺帽24壓緊，在主軸屬偏心軸套之間的間隙上升，至擋油環5處被阻擋而溢至傘齒輪處。另一路則沿偏心軸套與襯套之間的間隙上升，經讓推環27也進入傘齒輪處，使傘齒輪潤滑后，經排油管流山。破碎機的水平傳動軸及軸承的潤滑，有單獨的進泊與排油管。懸掛裝置的潤滑是采用干油潤滑，定期用手壓油槍壓人干油。

2. 主要零部件

(1)機架

機架一般是鑄鋼制造的，為了制造和運輸方便．將機架按破碎機大小分成2—4層，中間用螺釘緊固，對于大型破碎機的機架，還可以制成兩半的，然后用銷子定位，并用螺釘固緊。

(2)主軸

主袖是破碎機的主要零件，一般用35—50號結構鋼制造，大型破碎機可采用合金鋼，它主要是承受由破碎力產生的彎曲力矩，主軸k部通過錐形螺帽21(參看圖1—10)懸掛在橫梁上，中部與動錐體壓合在一起，而下部則插人偏心軸套的螳孔中。

(3)懸掛裝置

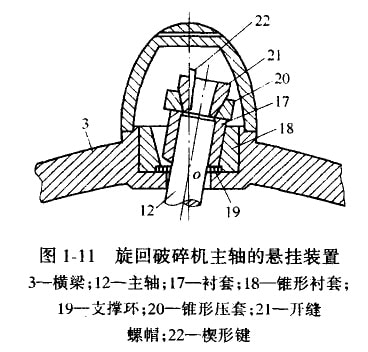

懸掛裝置 一定要滿足破碎機旋擺運動的要求。圖1—lo是目前應用得最廣泛的一種懸掛方法�，F(xiàn)將圖1-11的懸掛部分放大如圖1—11所示。由于襯會17的于端與錐形襯套18的內表面都是圓錐形，故能保證襯套17與支撐環19成滾動接觸，完全能滿足主軸旋擺運動的要求。應該指出，支撐環19與襯套17的負荷是很大的，為了使懸掛裝置正常工作，支撐環與襯套必須是相當堅硬的，同時還要保持這兩個零件的正常工作硬度差。因此，支撐環是青銅制造，而襯套則用結構鋼制造，并進行表層處理。

(4)襯板

動錐和定錐上的襯板，那是直接和礦石接觸的部分，其磨損是很快的，所以都用高錳鋼制造：對破碎軟物料的小型破碎機，其襯板也可以采用冷硬鑄鐵制造，動錐襯板與主軸之間還裝有用鑄鐵制造的動錐體，為了使動錐體與襯板結合緊密，應在二者之間澆鑄一層鋅或水泥。定錐襯板與中部機架之間，同樣也要用鋅或水泥澆鑄滿。小型破砷機定錐上的襯板，常做成整體的。

(5)傳動部與偏心軸套

答種類型旋間破碎機的傳動部，都是由水平傳動軸，小傘齒輪和固定在偏心軸套的大傘齒輪所組戊：傳動軸是用CT-4、CT-5鋼制造的，其軸承一般都用滑動軸承。大傘齒輪是用鑄鋼制造，而小傘齒輪則用優質鋼制造c偏心軸套是用鑄鋼制造，其內表面要均勻的澆鑄一層巴氏合金，而外表面只澆鑄全高度的3／4。

(6)調整裝置

旋回破碎機的動銀和定銀上的襯板，其使用期限為六個月到兩年。當襯板磨損后其排礦口就會增大，因此，其產仍粒度也隨之增大。所以破碎機排礦u的大小應定期給于調整，使產品的粒度能滿足下一步的要求。旋回破碎機的排礦口的調整，是通過扭動主軸懸掛裝置上的開縫螺帽，使主軸上升或下降來調整的。當主軸上升時，排礦口減��；主軸下降時，排礦口增大。這種調整裝置構造簡單，工作可靠，但由于主軸及動錐的重量大，岡而調整所花的時間長，勞動強度大。

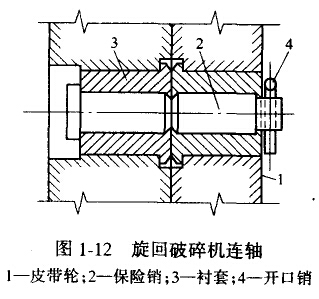

(7)保險裝置
