導語：錘式和反擊式破碎機是水泥行業使用最為普遍的機型。兩者都靠沖擊原理破碎物料，都具有粗、中細碎的機型。兩者的主要區別是打擊件，前者是鉸接在轉子上的錘頭，而后者是鑲嵌在轉子體的板錘。

1. 錘式破碎機

①單段錘式破碎機。單段錘式破碎機是20世紀50年代才出現的新機型。它能將很大的礦石一次破碎成磨機需要的粒度。它除了具有一般錘式破碎機的基本特點外，還有為了破碎大塊礦石所特有的結構特點：具有堅固結實能承受大塊礦石進機沖擊力的轉子；具有重而又能全回轉運動的錘頭；適中的回轉速度。由于具有以上的結構特點，進機最大粒度可達轉子直徑的2/3，而出料粒度可達25mm。單段錘式破碎機有單轉子和雙轉子兩類，而單轉子中還有帶給料輥的特殊結構機型。

單轉子是含土量少、水分小的條件下使用的機型，當原料中粗料多時采用帶給料輥的機型更好，因?yàn)榻o料輥能承受大塊礦石的沖擊，有利于減輕轉子負荷和延長錘頭壽命。當原料含水，且水分較高時宜采用轉子機型。因此，它也是將石灰石質原料與黏土質原料一并破碎所使用的機型。

②錘式中破碎機。我國單段錘式破碎機尚未開發前，以顎式破碎機和錘式中碎機組成的二級破碎是最為常見的破碎系統。

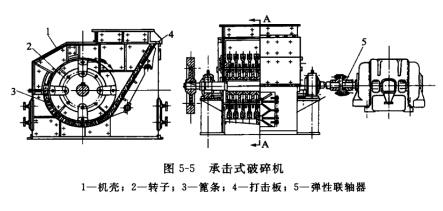

錘式中碎機有很多形式，但是我國過去使用的主要是承擊式破碎機（如圖5-5所示）。

可逆式的無排料篦子的錘式破碎機是一種較先進的錘式中碎機，它的使用取得了較好的效果。

破碎機由正上方進料，上腔的破碎帶較承擊式延長了，再加上下腔的破碎帶，已經滿足了破碎需要。采用可逆轉結構，具有2套破碎板，延長了破碎板的更換周期。提高了破碎效率。

2. 反擊式破碎機

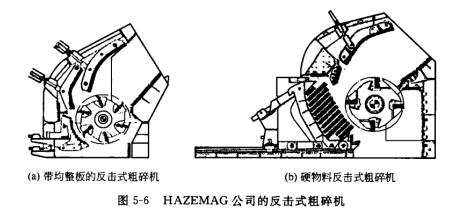

反擊式破碎機是20世紀中期才出現的新機型，其形式與錘式破碎機很相似。我國順昌水泥廠使用的是HAZEMAG公司的帶均整板的反擊式粗碎機（如圖5-6所示）。其型號是AP-PM1822SM。進料粒度1200mm，出料粒度80mm，裝機功率750kW，生產能力為600t/h。

反擊式破碎機的主要工作件是整塊的板錘，如果出現不均勻的磨損就給反擊板、均整板的調節帶來困難，從而在達不到預定的磨損量前就需要更換。該破碎機轉子寬2250mm，而給料機有效給料寬度為l900mm。使用中板錘的中部磨損大于兩端，當中部磨損量超出兩端30mm以上時即停止使用。

HAZEMAG公司開發了硬物料的反擊式粗碎機。這種破碎機的工作件都以耐磨性很高的高鉻合金制造，其硬度高達HRC60以上，并有一定的沖擊韌性。在結構上也注重工作金屬的充分利用。型號APPKM1615的破碎機的最大進料粒度為0.8m，出料粒度<56mm的占90%，破碎玄武石的生產能力可達350t/h。

我國生產的類似機型可用來破碎大理巖及硅質礦石（例如粉砂巖、砂巖、硅質巖等）。使用這種破碎機的礦石如果含泥較多時，需要采用預篩分機篩除，以免造成機腔的堵塞。

3. 反擊式破碎機與錘式破碎機的區別

主要區別在于以下方面。反擊式破碎機的板錘是自下而上迎擊投入的物料，并把它拋擲到上方的反擊板上；而錘式破碎機的錘頭則順著物料下落方向打擊物料。由于反擊式破碎機的板錘固定裝在轉子上，并有反擊裝置和較大的破碎空間，能更多地利用沖擊作用，充分利用轉子能量，因而其單位產量的動力和金屬消耗均比錘式以及其他破碎機為少。由于反擊式破碎機主要是利用物料所獲得的動能進行撞擊粉碎，因而其適應性較大。因此物料的破碎程度直接與本身質量成正比，所以大塊物料受到較大程度的粉碎，而小塊物料則不至于被破碎得更小。反擊式破碎機其產品粒度均勻，破碎比較大，可作為物料的粗、中和細碎機械。在相同的喂料粒度和生產能力的條件下，其質量系數遠比其他破碎機為大。同時，調整轉子的速度就會很靈敏地影響產出。破碎機大都在底部有篦條，因而產品粒度較小，較均勻。

4.反擊式破碎機和錘式破碎機的優缺點

反擊式破碎機。優點是：結構簡單，制造維修方便；破碎效率高，生產能力大，電耗低；破碎比大(40一150L)。缺點是：破碎后物料粒度不均勻，粉塵大；破碎硬質物料時，板錘和反擊板磨損快；噪聲大。

錘式破碎機。優點是：生產能力高，破碎比大，電耗低，結構簡單，管理方便。缺點是：破碎硬質物料時、錘頭和第條磨損大；檢修時間多用耗金屬多，需要均勻給料。
